| Ejemplo de dos plataformas de trabajo, equipadas con una o dos barquillas giratorias, con movimiento de traslación sobre raíl suspendido, apoyo en raíl de pared o suelo y elevación mediante columna. Diseñadas para su uso en cabinas de reparación, mantenimiento o lavado de vehículos ferroviarios. |
|
|
| |
| Primer ejemplo. Plataforma de trabajo con traslación sobre raíl suspendido, con raíl de apoyo anclado en el suelo, en una cabina de lavado y mantenimiento. |
| |
|
 |
 |

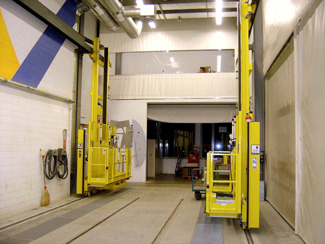

Vista del conjunto de la instalación, en la que se aprecian
los raíles suspendidos y las vías guía en el suelo. |
Detalle del bastidor de la columna de
elevación, con barquilla equipada con
iluminación y enchufes para herramientas. |
| |
| Segundo ejemplo. Plataforma de trabajo con traslación sobre raíl suspendido, con raíl de apoyo segregado de la conducción eléctrica y barquilla giratoria doble, en una cabina de mantenimiento. |
| |
 |
 |
Vista general de la instalación, con raíles de traslación
y apoyo y bandeja de conducciones eléctricas. |

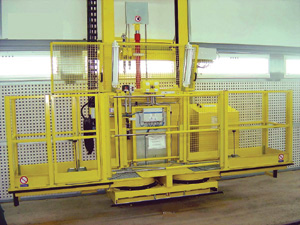

Plataforma con barquillas abiertas donde se
pueden apreciar las palancas de bloqueo de
giro y los estribos de acceso. |
| |
 |
 |
| Vista frontal de las barquillas, dotadas de enchufes para herramientas, con las barandillas de seguridad cerradas. |

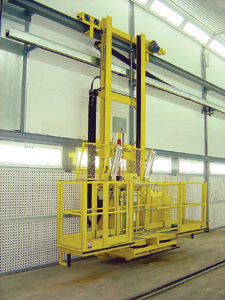

Bastidor de la columna de elevación,
suspendido del raíl de traslación. |
| |
