Ejemplos de dos plataformas de trabajo, equipadas con barquillas giratorias, dotada de movimiento de traslación sobre raíl suspendido, apoyo del bastidor sobre raíl de pared y elevación mediante columna.
Diseñadas para su uso en cabinas de pintura de vehículos ferroviarios o especiales, disponen de protección ATEX zona 2. |
|
|
| |
| Primer ejemplo. Plataforma de trabajo con traslación sobre raíl suspendido, con raíl de apoyo en bandeja de conducciones eléctricas y barquilla giratoria simple. |
| |
|
 |
 |

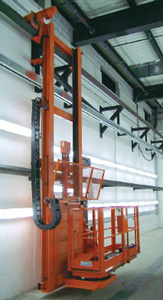

Vista general de la instalación, con traslación sobre raíl
suspendido y bastidor apoyado sobre el raíl de las
conducciones eléctricas. |

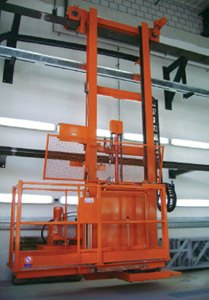

Vista lateral de la instalación, con la
plataforma elevada y la barquilla
girada 90º. |
| |
 |
 |
Detalle lateral de la barquilla, en el que se puede
apreciar la palanca que permite el bloqueo de giro
cada 15º y el peldaño de acceso. |
Detalle frontal de la barquilla, con vista de la columna
de elevación y escalera de acceso al bastidor. |
| |
| Segundo ejemplo. Plataforma de trabajo con traslación sobre raíl suspendido, con raíl de apoyo segregado de la bandeja de conducciones eléctricas y barquilla giratoria simple. |
| |
 |
 |
Vista frontal del conjunto, donde se pueden
apreciar el raíl de traslación, la bandeja
de conducción eléctrica y el raíl de apoyo. |
Vista lateral del bastidor de
la plataforma, con mecanismo
de giro de la barquilla. |
| |
 |
 |
| Detalle de los pedales de mando a bordo de barquilla. |
Detalle de la puerta de acceso
lateral a la barquilla. |
| |
 |
 |
Armario de mandos eléctrico,
ubicado fuera de la zona EX. |
Detalle del cuadro de mandos
eléctrico fuera de la zona EX. |
