| Plataformas de trabajo móviles motorizadas sobre vía, para tareas de mantenimiento y reparación de frontales de vehículos ferroviarios en ambiente de taller. Operativas tanto en tramos de vía convencional como en vías sobre bastidores. La plataforma de ajuste al vehículo puede ser adaptada según conveniencia. El tránsito en tierra se realiza mediante timón de conducción, que permite también accionar el descenso de las ruedas guía para los raíles. |
|
|
| Dotadas de escalerillas de acceso telescópicas, que se despliegan con el movimiento de elevación. Para su uso en vías sobre bastidores, están equipadas con escalerillas abatibles que permiten salvar la altura del bastidor hasta el suelo. Disponen, asimismo, de barandillas de seguridad extensibles en la plataforma de ajuste al vehículo. |
|
| |
 |
 |

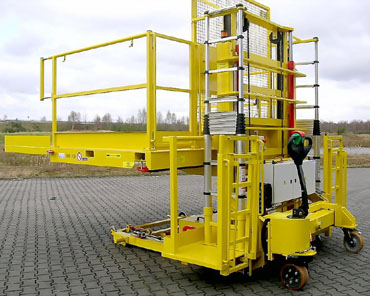

Vista trasera de una plataforma de trabajo para frontales sobre
suelo, a media altura, con la plataforma desplegada. |

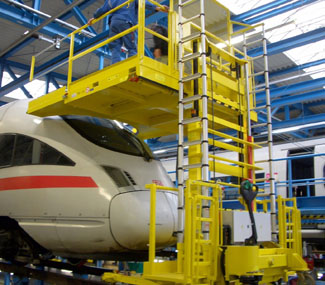

Vista delantera de una plataforma de trabajo, en
elevación máxima, conducida desde la plataforma
y con la escalerilla de acceso desplegada. |
|
| |
|
 |
 |

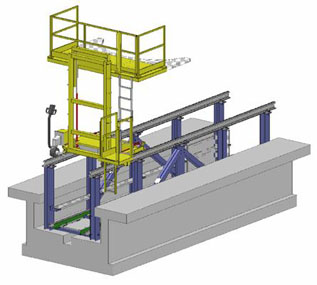

Esquema de la disposición de una plataforma de trabajo
para frontales ubicada en vías sobre bastidores. |

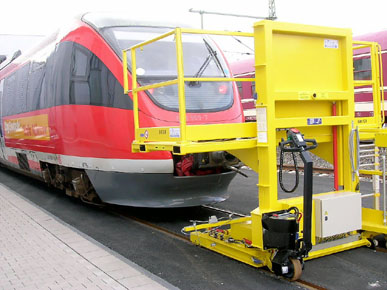

Plataforma de trabajo en posición de operación sobre una cabeza tractora. Obsérvese el ajuste de la plataforma, con
las barandillas de seguridad extendidas y la escalerilla
de acceso desplegada. |
| |
 |
 |

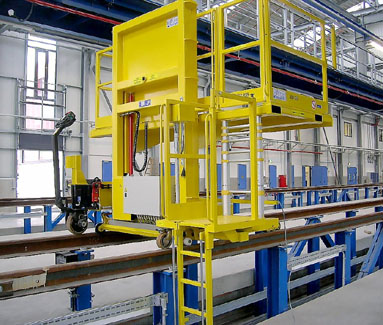

Vista trasera de una plataforma de trabajo
dispuesta en vías sobre bastidores. Véase la
escalerilla que permite salvar la altura del
bastidor sobre el suelo. |

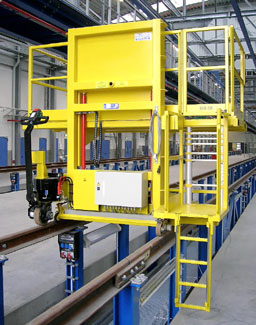

Vista lateral de la misma plataforma, donde se puede observar la
rueda motriz con timón y las ruedas guía sobre raíles. |
|
| |
 |
 |
Esquema de la disposición de una plataforma
de trabajo para frontales ubicada sobre vías convencionales. |

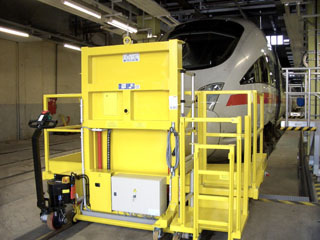

Plataforma de trabajo en tránsito hacia cabeza tractora, con la
plataforma plegada. |
|
| |
 |
 |
Vista trasera de una plataforma en posición baja, para
trabajos en la parte inferior del frontal. |
Vista delantera de una plataforma en posición baja, para
trabajos en la parte inferior del frontal. |
| |
 |
 |
 |
 |
Detalle de la cabeza del
timón, con botonera. |
Detalle del timón de
conducción. |
Detalle del cuadro de
mandos en plataforma. |
Detalle del acoplamiento de la
plataforma bajo el faldón delantero. |
|
| |
 |
 |
 |
 |
Vista superior de la
plataforma ajustada para
el cambio de un parabrisas. |
Operación de sustitución
de un limpiaparabrisas. |
Vista inferior del ajuste de
la plataforma al frontal. |

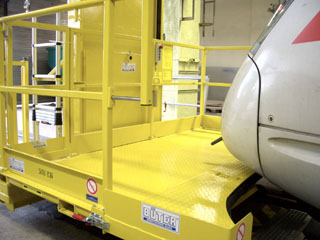

Vista superior del ajuste
de la plataforma al frontal. |
|
| |
