| Dos ejemplos de instalaciones de plataformas de trabajo fijas suspendidas para tareas de inspección, mantenimiento y reparación sobre techos de vehículos ferroviarios en taller. Dotadas de plataformas extensibles de ajuste al vehículo, sistemas de seguridad anticaidas, grúa sobre vías, iluminación integrada, acceso securizado, etc. para garantizar unas condiciones de trabajo óptimas. |
|
|
| |
| Primer ejemplo. Plataformas de trabajo gemelas, para acceso desde ambos lados al techo del vehículo, dotadas de extensiones retráctiles para ajuste a vehículo, seguros anticaidas, acceso protegido, puente grúa monoraíl con salida lateral, catenaria abatible y sistema de iluminación integrado. |
| |
 |
Esquema de una instalación de plataforma de trabajo suspendida fija, con sistema de
seguridad anticaidas, acceso protegido, puente grúa con salida lateral y catenaria abatible. |
| |
 |
 |

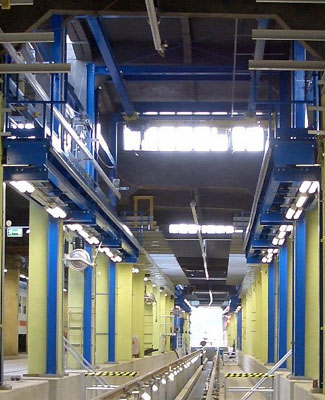

Vista inferior de conjunto de una plataforma de trabajo
suspendida donde se puede apreciar el seguro anticaídas, el
sistema de iluminación integrado y el puente grúa monorraíl. |
Escalera de acceso y rellano con pupitre de mandos. |
 |
 |
Vista desde la plataforma de trabajo en la que se pueden
apreciar las plataformas telescópicas extendidas y la
catenaria abatible recogida. |

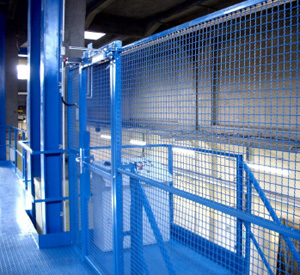

Vista del sistema de seguridad de acceso a la plataforma
y del pupitre de mandos en rellano de escalera. |
| |
  |
 |
Detalles del panel de acceso, con llaves personales
de empleados, y cierre Castell. |

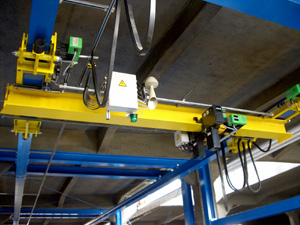

Detalle del puente grúa de 10 KN sobre vías para
cambio de componentes, dotada de salida lateral. |
| |
|
 |
 |

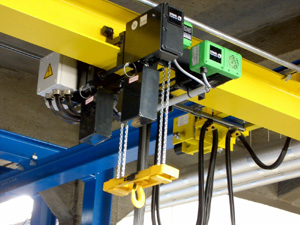

| Detalle del polipasto del puente grúa monoraíl. |

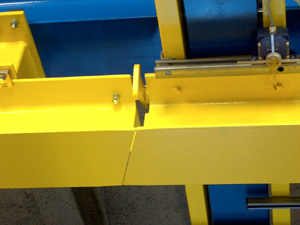

Detalle del raíl de salida lateral del puente grúa. |
| |
|
 |
 |

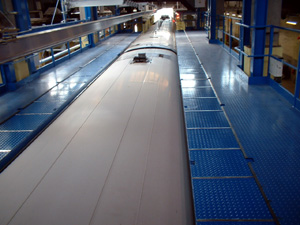

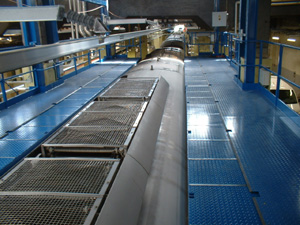

Vista superior de la plataforma de trabajo, con las
extensiones telescópicas ajustadas al techo del vehículo. |

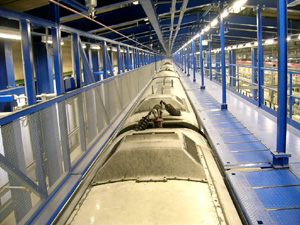

Vista superior de la plataforma ajustada al techo
del vehículo y catenaria en posición de servicio. |
| |
|
 |
 |

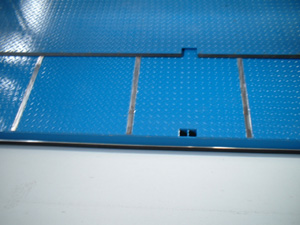

Detalle de plataforma telescópica donde se pueden
apreciar los alojamientos para el anclaje de la
barandilla de seguridad. |

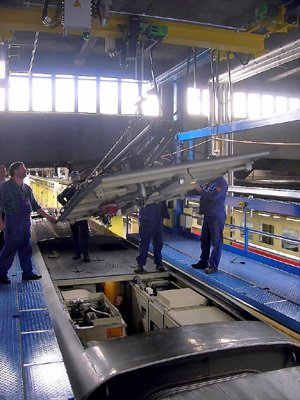

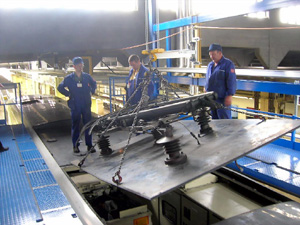

Operación de sustitución de un pantógrafo del ICE−T,
mediante grúa. |
| |
|
 |
 |
Operación de sustitución de un pantógrafo del ICE−T,
mediante puente grúa. |
Detalle de la salida lateral del polipasto con su carga. |
| |
| |
| Segundo ejemplo. Plataforma de trabajo para acceso lateral al techo del vehículo, dotada de extensiones retráctiles con barandillas de fibra de vidrio encajables, protección anticaidas oscilante con accionamiento electrohidráulico en lado opuesto, grúa monorraíl sobre vías con salida en ángulo de 180º y seguro anticaidas rodante, catenaria e iluminación integradas, esclusa de acceso a sala de control y plataforma de trabajo y plataforma lateral de acceso a la cabeza tractora. |
| |
|
 |
 |

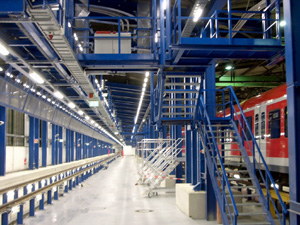

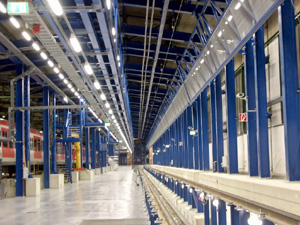

Vista general de la instalación de una plataforma de trabajo

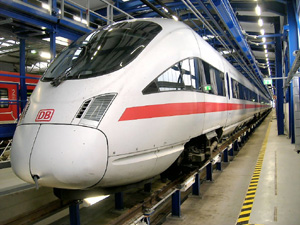

suspendida, con vehículo en vía sobre bastidores. |

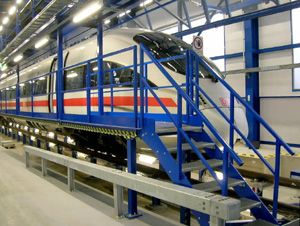

Vista de plataforma lateral de acceso a la cabeza
tractora del vehículo. |
| |
|
 |
 |
Vista general de la instalación, donde se puede apreciar
la plataforma de trabajo, la protección anticaidas en lado opuesto en posición recogida y el riel de la grúa monorraíl sobre vías. |

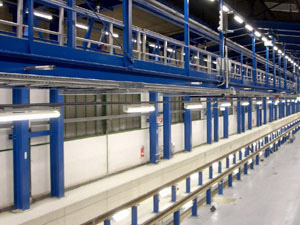

Vista de la plataforma de trabajo suspendida con
iluminación integrada. |
 |
 |
Vista superior de la plataforma de trabajo con el seguro
anticaidas oscilante extendido en lado opuesto. |

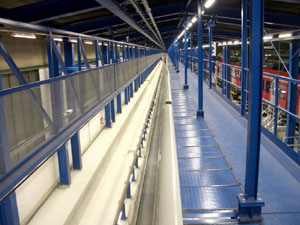

Vista superior de la plataforma, con barandillas de
fibra de vidrio encajada. |
| |
|
 |
 |
Vista superior, con vehículo estacionado, donde se
pueden apreciar el ajuste de la plataforma extensible,
el seguro anticaidas oscilante en posición de trabajo,
la catenaria y el riel de la grúa monorraíl. |
Detalle de la salida de la grúa en giro de 180°, en la
cabecera de la plataforma de trabajo, con seguro
anticaídas rodante frontal. |
| |
 |
 |
Vista de la escalera en dos tramos, de conexión al
altillo de acceso a la plataforma de trabajo, con
panel de mandos en puente de control. |
Detalle de la esclusa de acceso a sala−puente control
y a la plataforma de trabajo. |
| |
 |
 |
Detalle de regleta de tomas de
corriente en plataforma. |

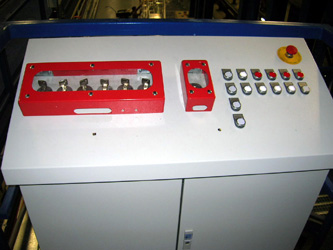

Detalle del pupitre de control, con sistema de cierre de
seguridad integrado. |
